平成19年3月24-25日

8N1EME

茨城県高萩市のKDDI 32m パラボラアンテナ(IBA−4)を使用した 、月面反射通信(EME、地球ー月ー地球)実験が2月下旬から3月25日まで144MHz、432MHz、1296MHzと5GHzで行われました。

5GHzの実験は3月24日から25日まで行われ、上総マイクロウェーブでも出来たらQSOしたいと言う意気込みで受信に挑戦しました。

参加局:JH1AOY, JK1HIX, JO1ALE, JO1NAX, JO1GEH, JE1KJT+有紀子ちゃん

下の画像後ろはJK1HIX受信設備、
左からJK1HIX、JO1NAX、JO1ALE、有紀子ちゃん、JH1AOY
撮影:JO1GEH


3月24日

JH1AOY

受信開始から

受信開始からMP3

受信開始からMP3 続2

受信開始からMP3 続3

受信開始からMP3 続4

受信開始からMP3 続5

受信開始からMP3 続6

受信開始からMP3 続7

受信開始からMP3 続8

午後8J1EME側の円偏波旋回方向変更後

午後偏波旋回方向変更後MP3

午後偏波旋回方向変更後MP3 続2

午後偏波旋回方向変更後MP3 続3

午後偏波旋回方向変更後MP3 続4

JK1HIX

8N1EME_SSB_CQ.mp3

その1 MP3

その2 MP3

その3 MP3

3月25日午後受信記録

JH1AOY

強風がやみ自治会会合へ出かけるまでの間 MP3 その1

強風がやみ自治会会合へ出かけるまでの間 MP3 その2


8N1EME関連リンク

Project Big-Dish 2007 のホームページ

JARL.ホームページ:8N1EME

YAMA 槇岡さんのホームページ

各地のパラボラアンテナ紹介


JH1AOY設備紹介

F1EHN EME-SYSTEMでの回線設計

偏波旋回方向があっている時 8N1EME-AOY.pdf

偏波旋回方向が逆時方向性受信結果から5dBとして 8N1EME-AOY_REV.pdf

回線設計ではよく見て、相手局に(S+N)/N=0.1dBでは交信はむりですねHi

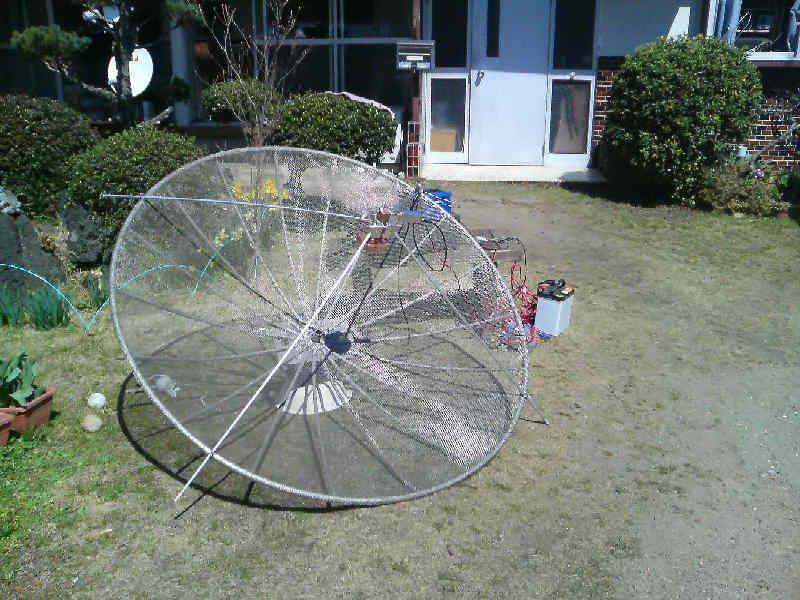

サンノイズ測定セッティング

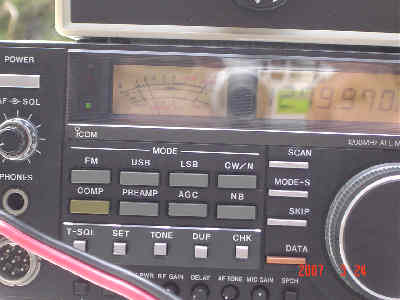

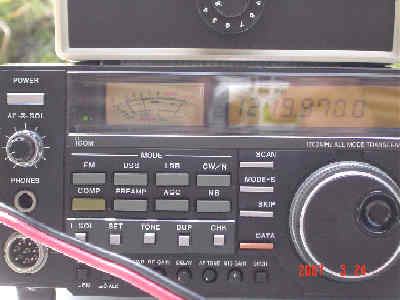

サンノイズ測定 左がコールドスカイ、右がサンノイズ 1dB Step ATTで4−5dB

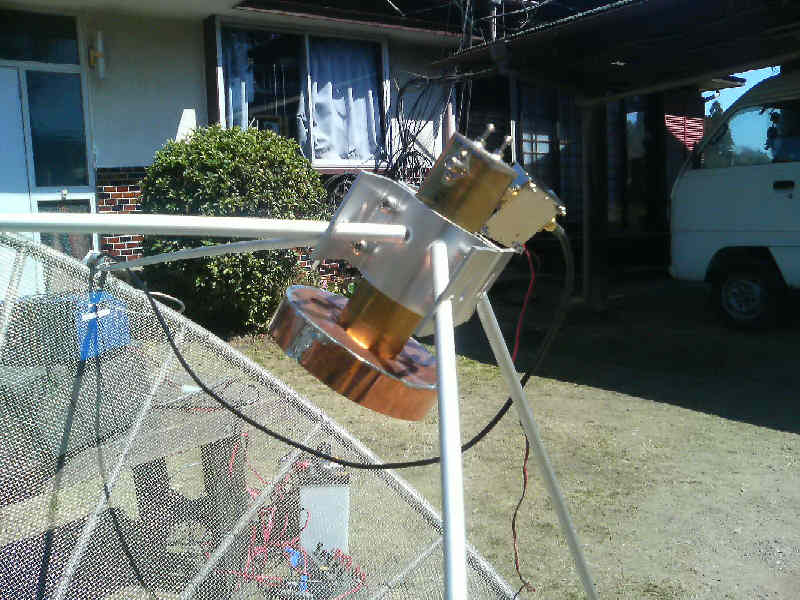

DUBUS Vol.36(2007)を参考に5760MHzで製作したセプタムホーン 受信:RHCP 送信:LHCP
この偏波で24-25日使用、はじめてのことであり感激のあまり偏波方向を変えてみようとしなかった^_^。

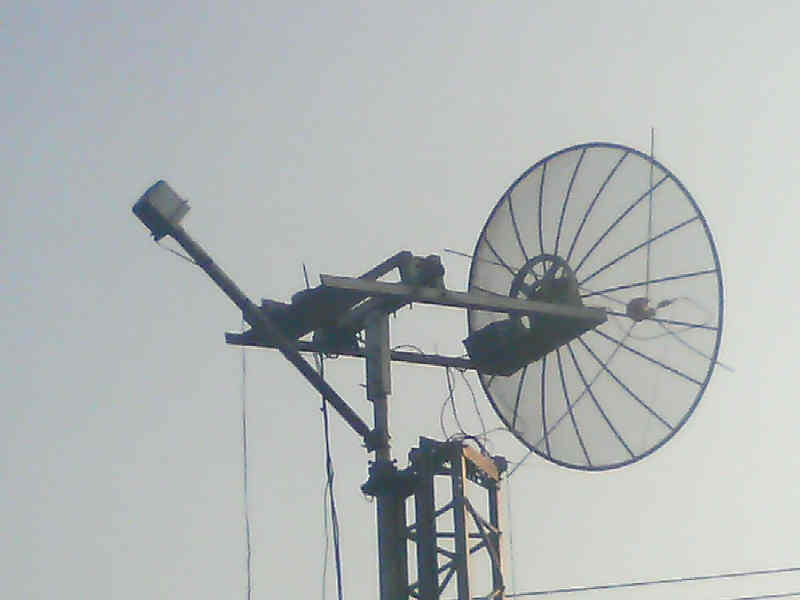

クリエートアンテナエレベーターで上昇させたアンテナ



大畑電機製作所製 1.5m網 Dish

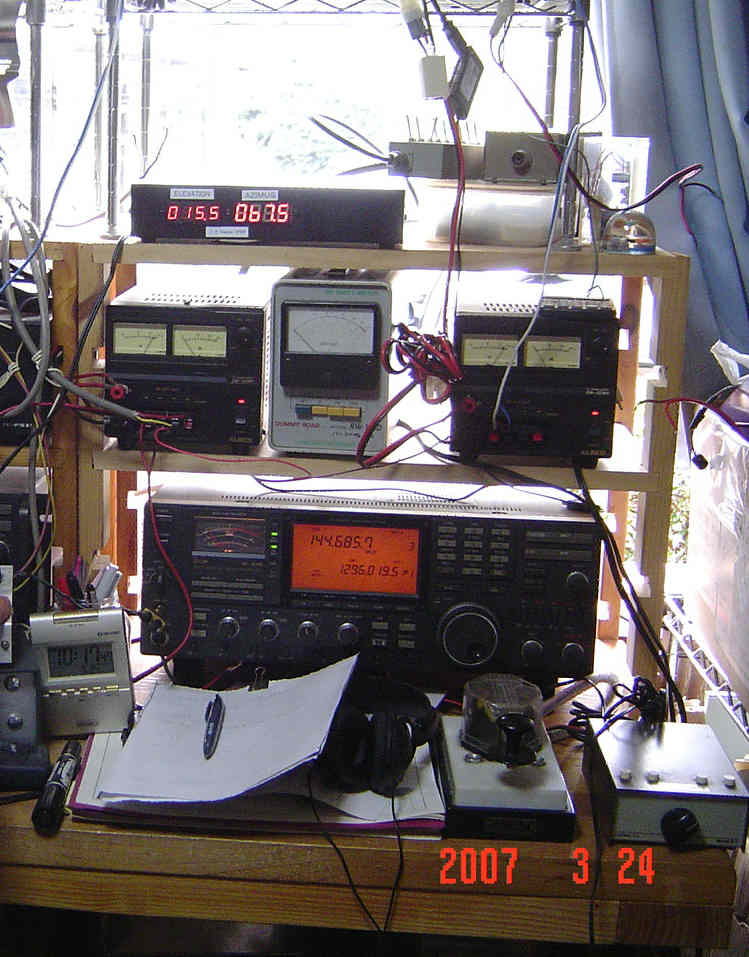

受信状況、LED表示はアブソリュートエンコーダーの角度表示

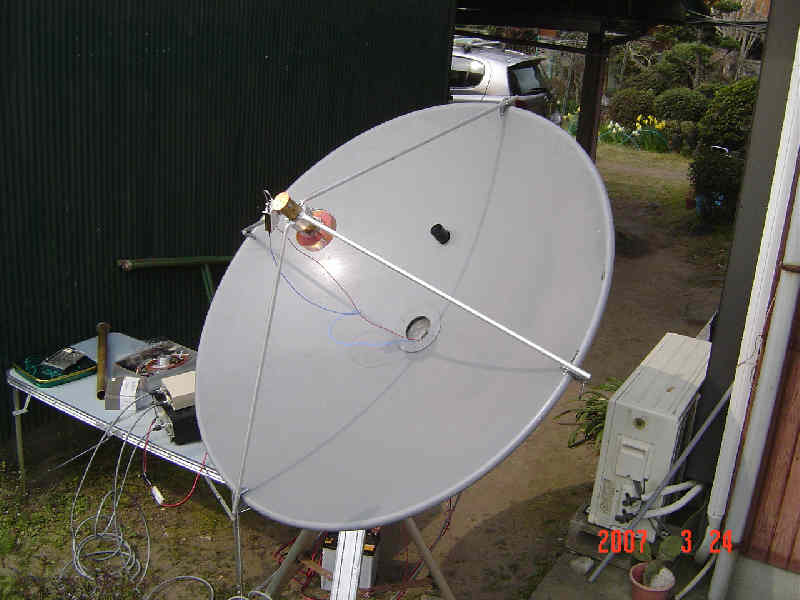

JK1HIX/1 森田さんの使用設備

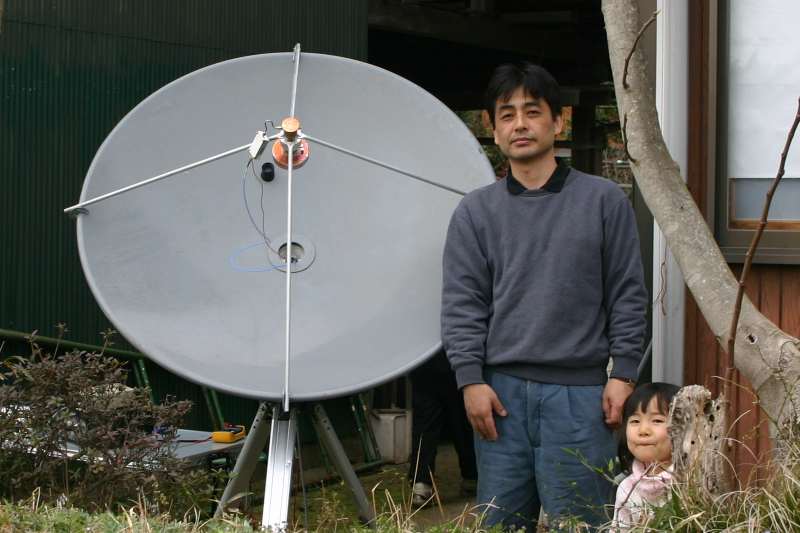

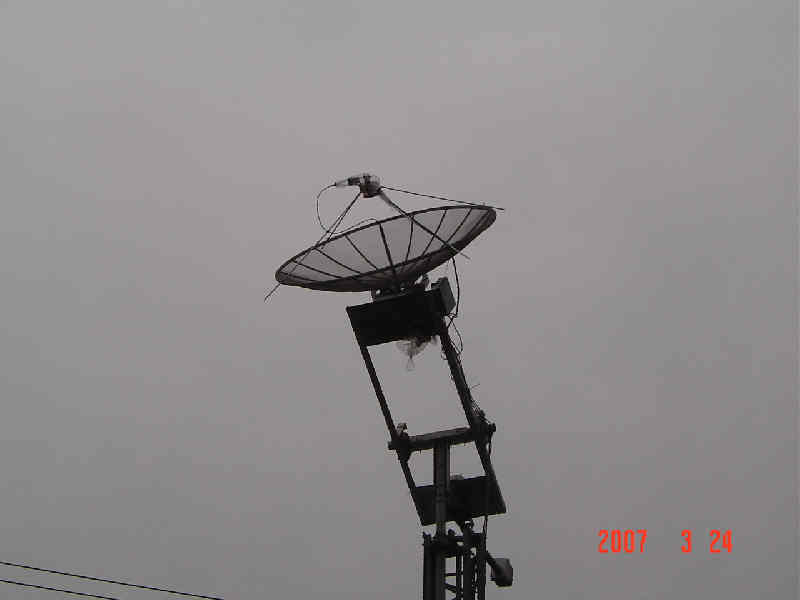

1.2m Dish+森田さん自作のセプタムホーン、2ndさん 有紀子ちゃん

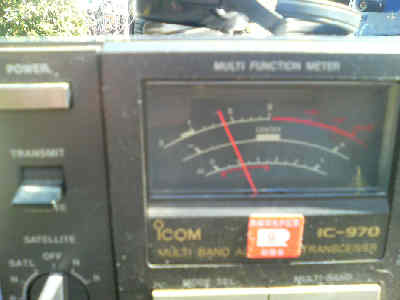

サンノイズ測定 左がコールドスカイ、 右がサンノイズ 2.5dB

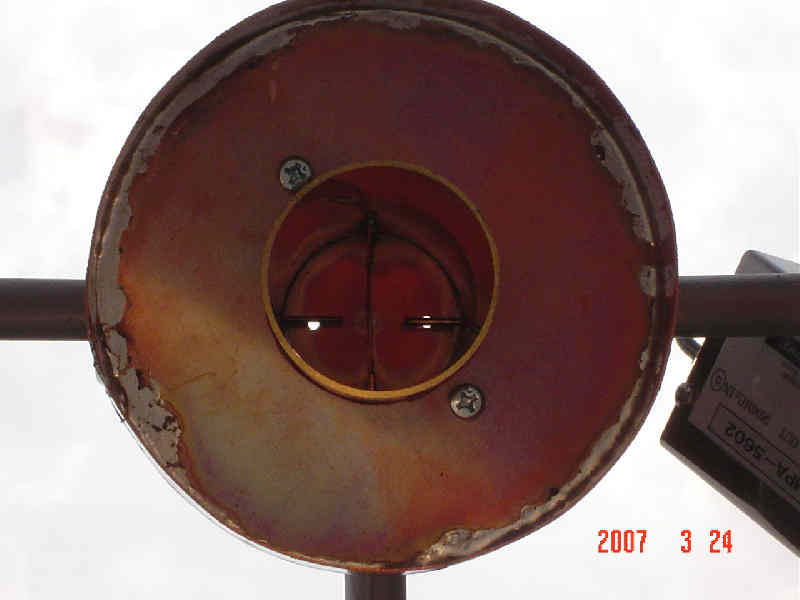

セプタムホーン+スカラーリング拡大
